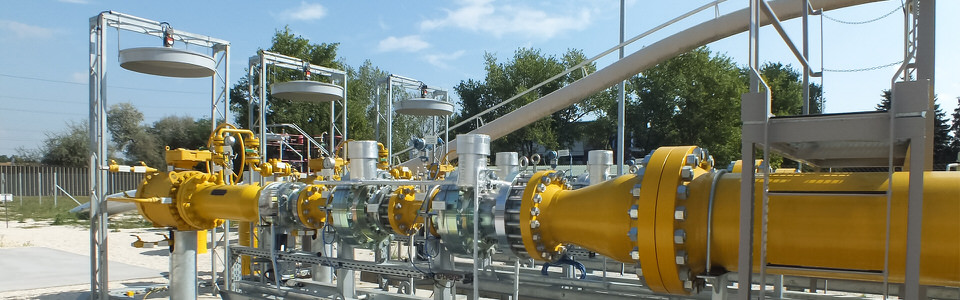

Kraftwerk Dunamenti- Planung und Errichtung der Gasstation

Aufgabe:

Sicherung der Brennstoffversorgung der neuen GuD-Gasturbine G3 und der bereits vorhandenen vier gasbefeuerten Kessel im Block „F” des Kraftwerks Dunamenti. Als Generalunternehmer hatten die die Aufgabe, die Ausführungspläne des Gasterminals anzufertigen, das Terminal zu errichten, die Einrichtungen zu liefern, zu montieren und in Betrieb zu nehmen.

Auftraggeber Kraftwerk Dunamenti Eigenschaften der Anlage

Das Gasterminal versorgt zwei Betriebseinheiten mit Brennstoff. Eine neu errichtete GuD-Gasturbine mit einer Leistung von 400MW (Einheit G3) Maximaler Gasverbrauch: 80 550 Nm3/h Betriebsgasdruck: 28 barg Temperatur des Betriebsgases: 25°C Bereits vorhandene gasbefeuerte Kessel im Block „F” Maximaler Gasverbrauch: 220 000 Nm3/h Betriebsgasdruck: 6 barg Temperatur des Betriebsgases: 20°C Die Anlage übernimmt das Erdgas aus dem Hochdrucknetz (22-63 barg) der Firma FGSz (Erdgaslieferant), das drei Gasfilter, sowie ein vom MKEH (Ungarisches Amt für Handelsgenehmigungen) beglaubigten Ultraschallmessgerät durchströmt, in die Richtung der Wärmetauscher. Das Gas wird bei der Einheit G3 über zwei, bei der Einheit „F” über drei Wärmetauscher von drei Gaskesseln mit einer Leistung von je 3200 kW erwärmt. Das System wird hier auf zwei Teilen aufgeteilt, der eine Strang verläuft in die Richtung der vorhandenen gasbefeuerten Kessel über den Gasdruckregler, der aus drei Strängen besteht (Leistung in jedem Strang: 110 000 Nm3/h), der Betriebsdruck der Kessel beträgt 6 barg. Es gibt zwei Möglichkeiten für die Gasregelung der Turbine G3 Der Reduzierbetrieb reduziert den Primärdruck von 63 barg auf 28 barg. Der Kompressorbetrieb komprimiert den Primärdruck von 22 barg so, dass in den weiteren Schritten des Prozesses der Turbine ein Strang mit einem Druck von 28 barg zur Verfügung steht. Die Turbine G3 benötigt Reinstgas mit einem Betriebsdruck von 28 barg und mit einer Temperatur von 25°C, was vom vor der Gasturbine installierten Gasfilter mit Feinregler und Flüssigkeitsabscheider gewährleistet wird.
